管式连续反应设备
高温强腐蚀工况下，盘管连续流重新划定反应边界
高温连续反应 · 中试工艺验证 · 非标定制
釜式反应器的问题，很少在立项阶段暴露。它通常出现在第三批或第五批：传热跟不上放热速率，温度开始爬坡，操作人员手动加大夹套流量，壁面附近已经过热，釜中心却还没到温。等到批次差异大到无法用“操作波动”解释时，才发现持液量大本身就在放大每一个温度梯度和浓度梯度。
霍桐这套定制管式连续反应装置，围绕高温、强腐蚀、小持液量的连续反应需求设计。它给出的回答不是“把釜做小”，而是把反应时间的维度从批次切换成空间位置。
核心参数一览
| 工作温度 | 450—550℃ |
| 最高设计温度 | 600℃ |
| 运行压力 | 10—90kPaG |
| 设计压力 | 0.6MPaG |
| 接液材质 | 哈氏合金HC276 |
| 结构形式 | 立式盘管 |
| 功能分段 | 预热段＋反应段 |
| 加热形式 | 电加热 |
装置接液部位采用哈氏合金HC276盘管。HC276的镍—钼—铬体系对氯离子介质和还原性酸有成熟的工程应用记录，这是它被选作哈氏合金盘管反应器接液材质的基础逻辑。但在550℃这一端，材料的强度与抗氧化行为开始变得敏感，设计余量必须从“腐蚀余量”延伸到“高温持久强度余量”。
设备工作温度覆盖450—550℃，设计温度600℃，设计压力0.6MPaG。操作窗口之外留出的这段缓冲带，覆盖的是进料组成波动、预热段控温漂移和异常工况下的温度冲击。对于HC276反应器而言，日常运行点与设计上限之间有没有余量，决定的不是参数表好不好看，而是管壁在长周期里能不能把腐蚀速率和高温强度同时纳入寿命计算。

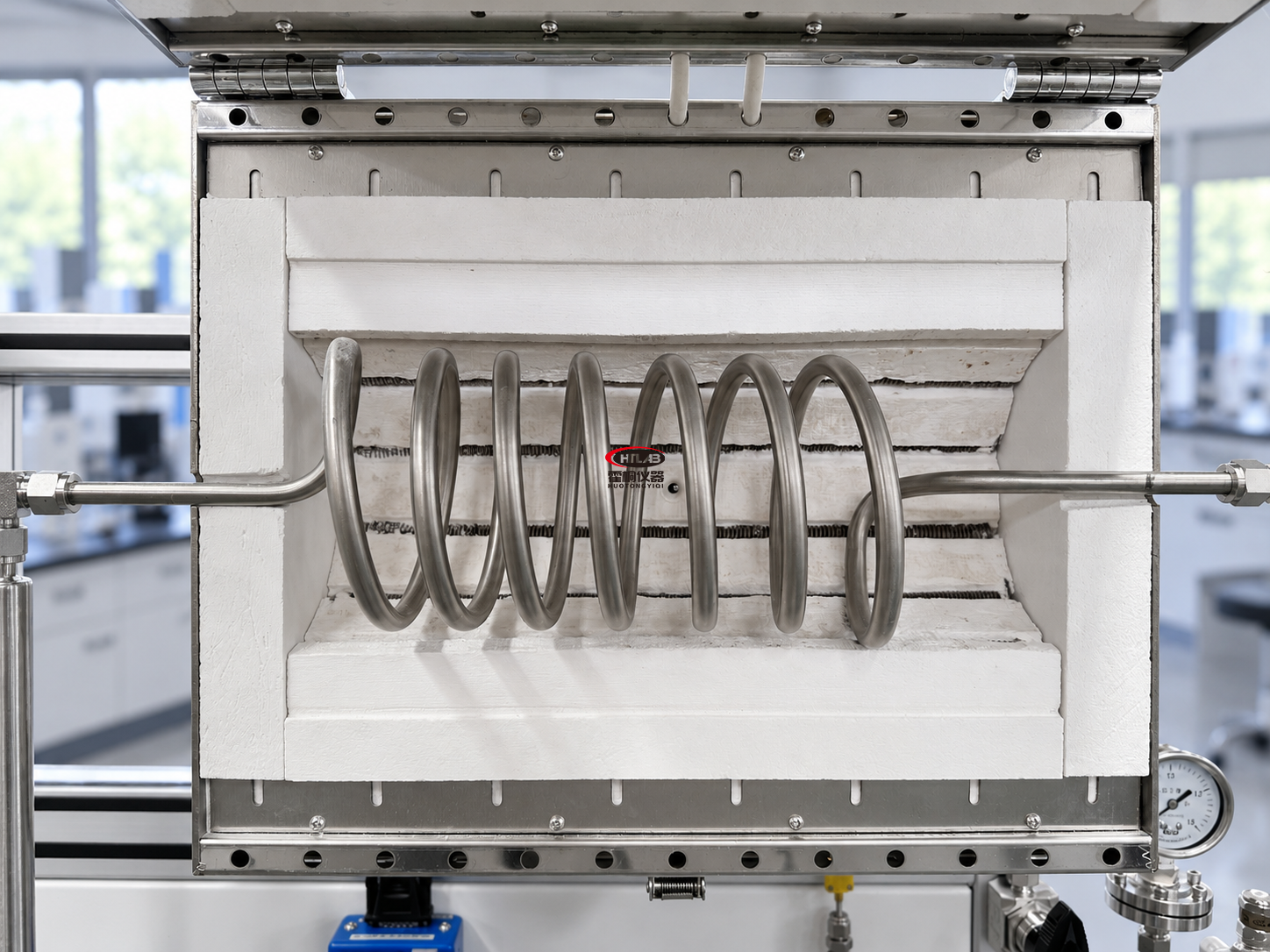

立式盘管与分段换热结构
整机采用立式盘管结构，划分预热段与反应段。预热段盘管约2m、换热面积0.06m²，反应段约1m、换热面积0.03m²。物料先在预热段到达反应起始温度，再进入反应段完成目标转化，两段热负荷各由独立电加热回路承担。
这种布局的好处是，反应放热不会反向扰动预热段的进料状态，温度曲线沿盘管轴向被分段锁定，而不是在一个大容积里反复搅动、反复补偿。对于高温连续反应装置，控温精度不是“表显多稳”，而是放热峰的早期斜率变化能不能被传感器捕捉到，为联锁和淬灭争取时间。
传统釜式高温反应的核心矛盾可以用一句话概括：你需要足够容积保证产能，但每增加一升持液，就多一升暴露在高温和腐蚀介质中的危险物料。3/8″小管径盘管把系统持液量压到极低水平，同样的停留时间下，在线物料远少于同产能釜式反应器。连续流反应器的本质安全不是宣传语，它来自这个几何事实：参与反应的物料总量小，失控时的能量基数就小。
急冷器是同一逻辑的延伸。产物在反应温度下多停留一秒，副反应和过度反应就多一分机会。釜式淬灭是“把冷媒加进去、等它混匀”，连续流的淬灭发生在离开反应段的瞬间，停留时间分布窄这一特性在急冷段被再次兑现。对于医药中间体连续合成和新能源材料反应设备这类对选择性敏感的体系，淬灭速度本身就是收率的一部分。

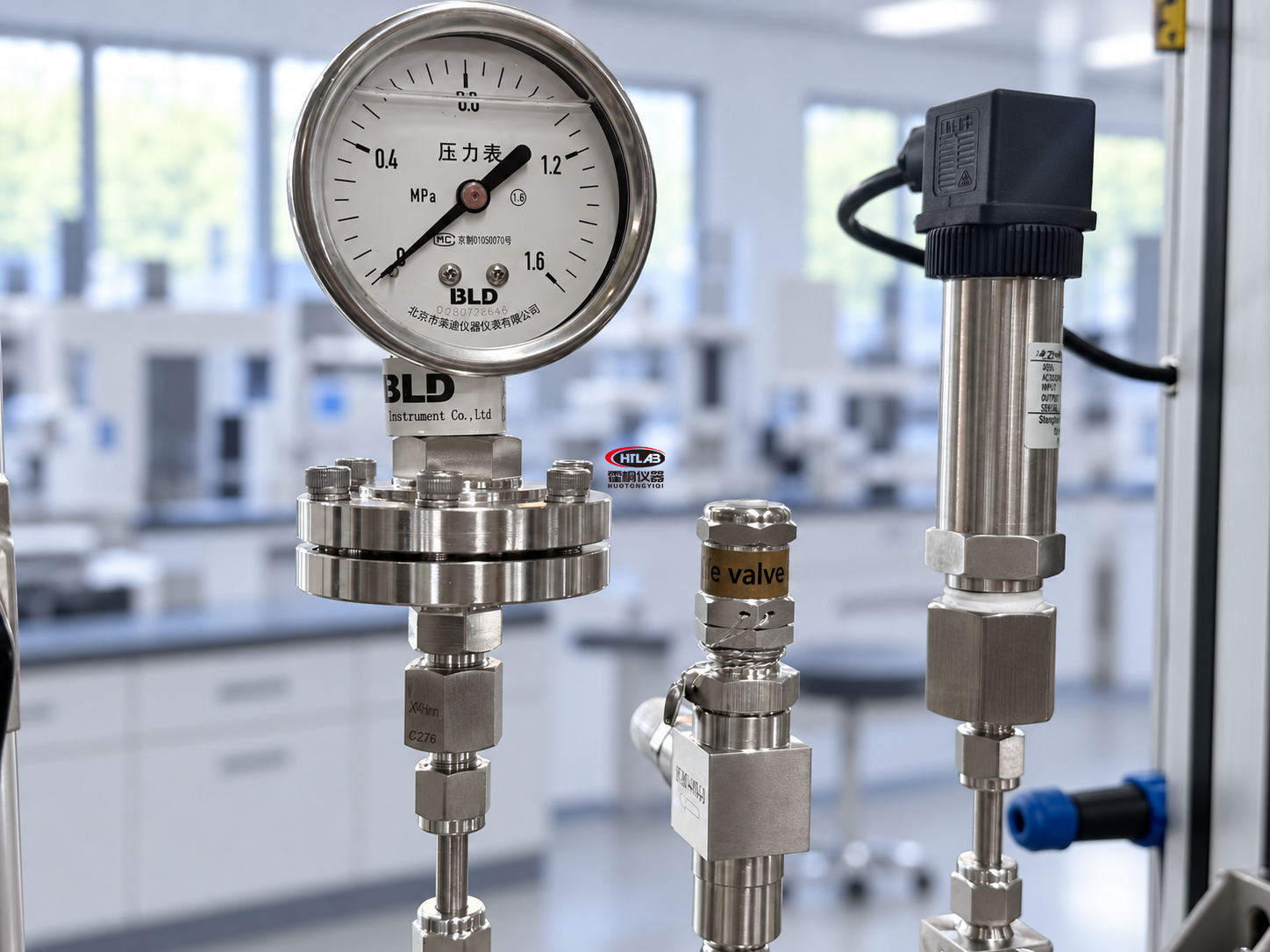

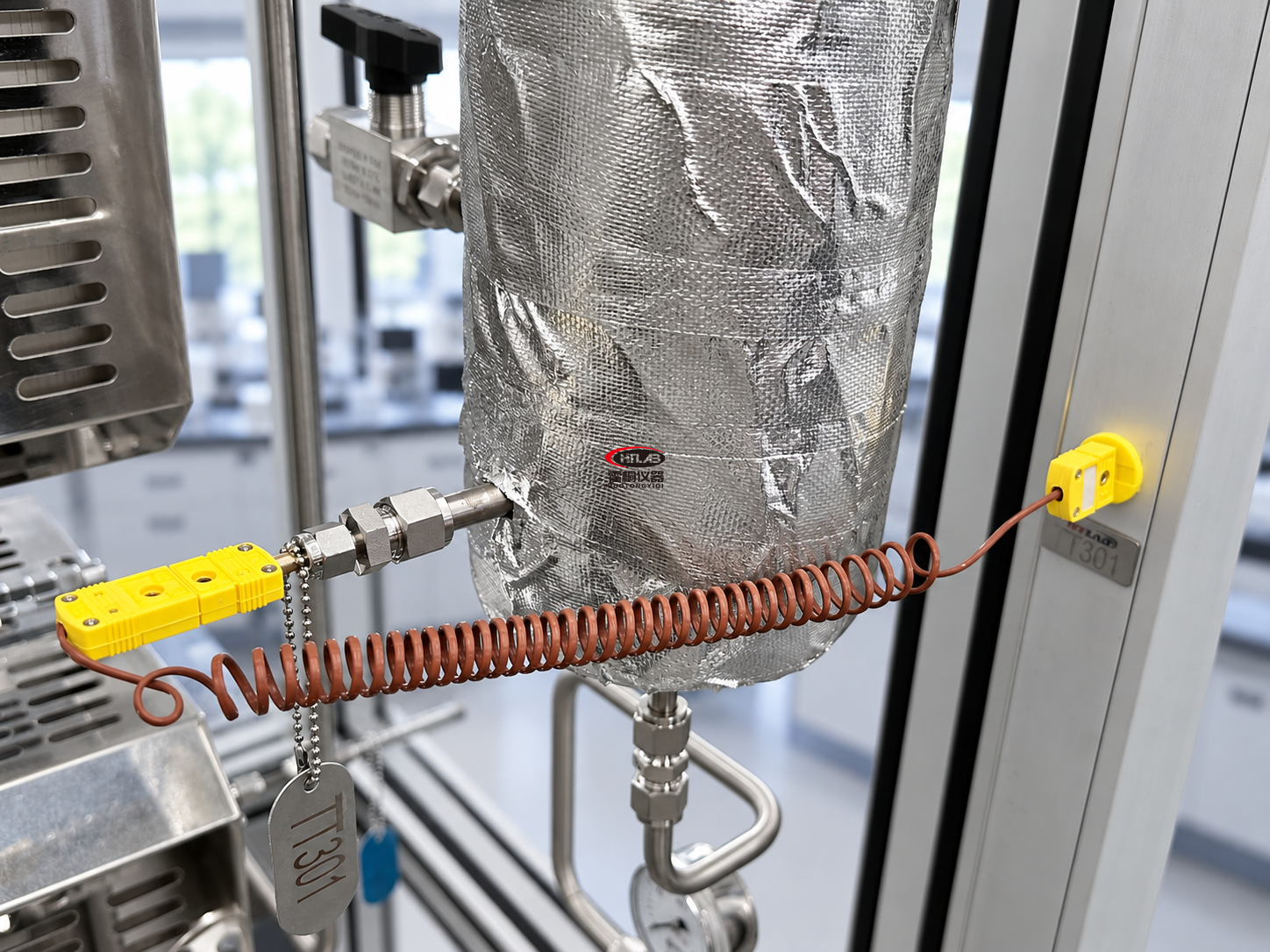

撬装控制与压力测温点位

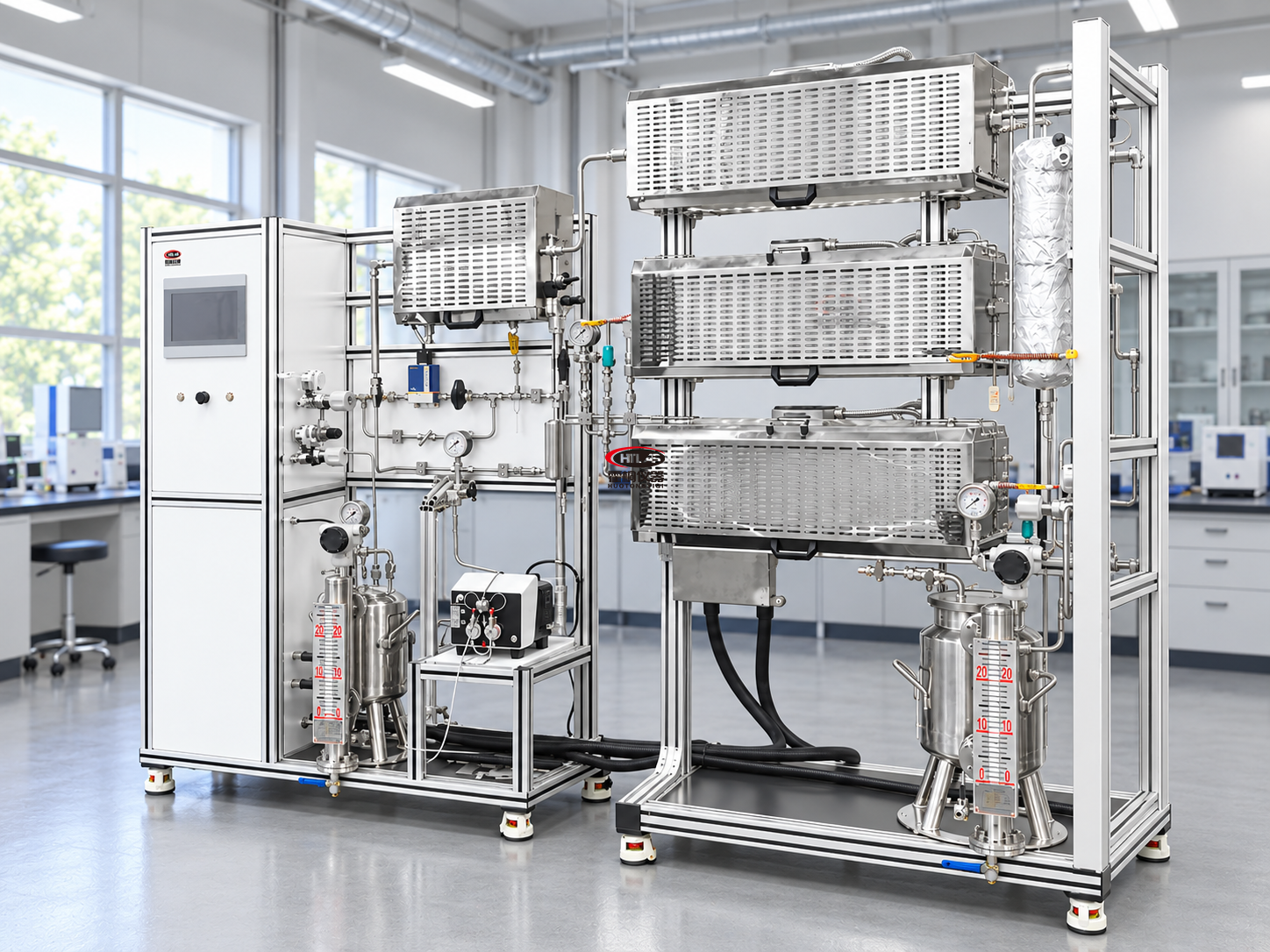

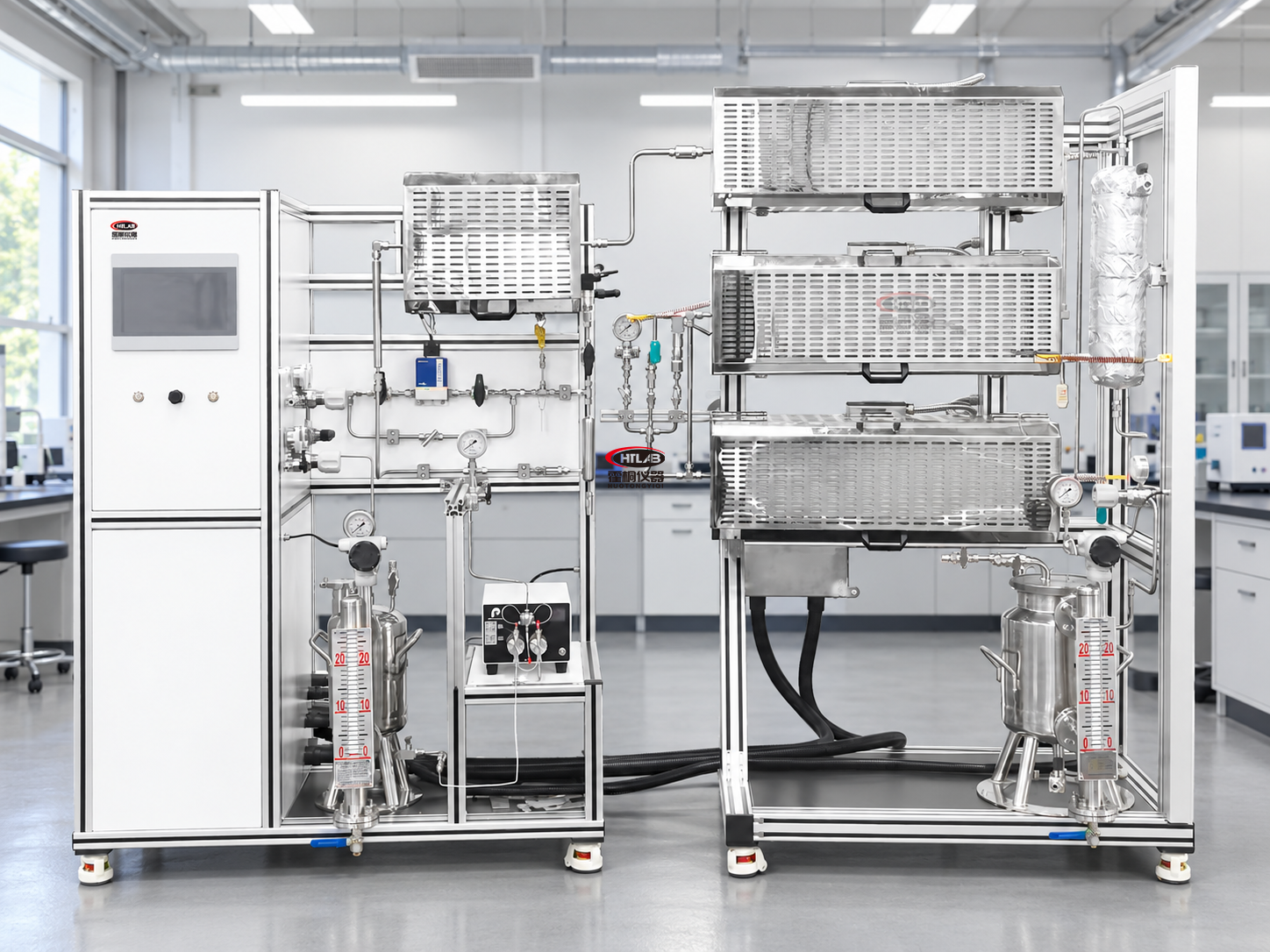

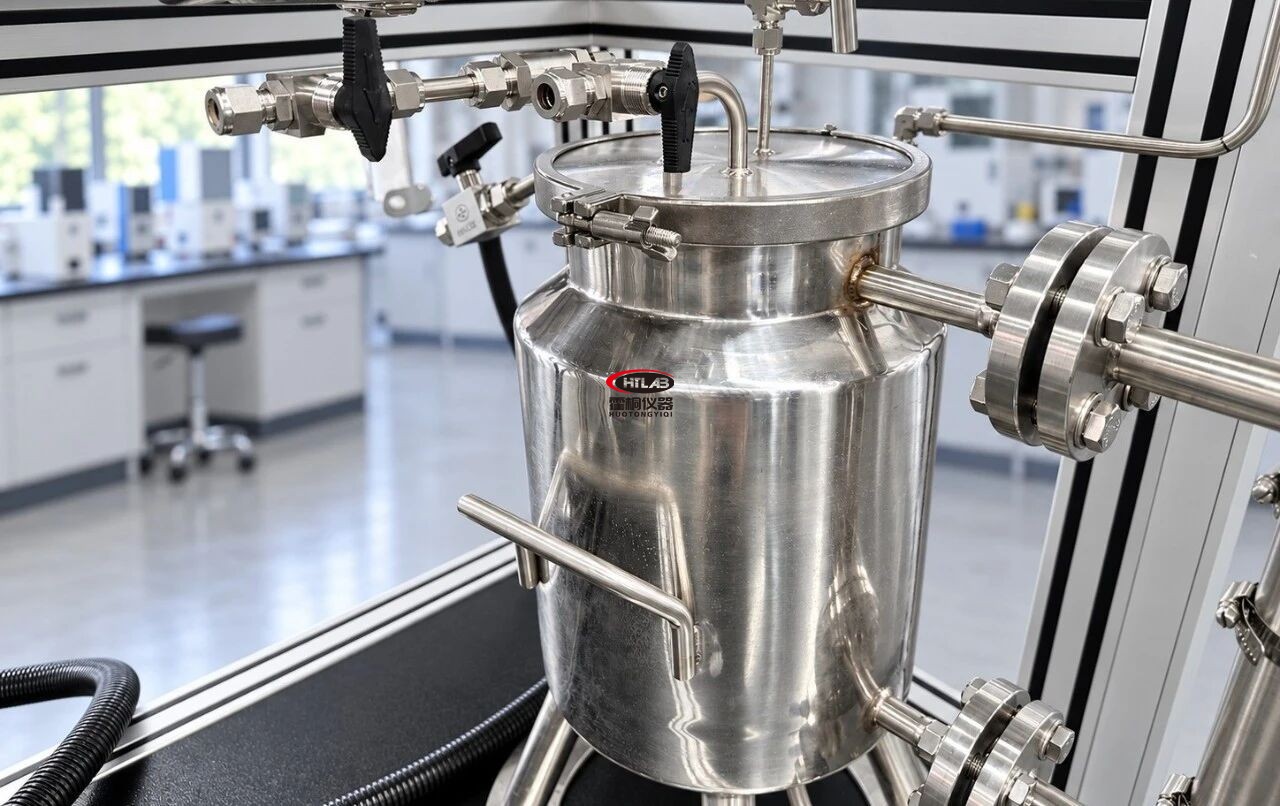

高温强腐蚀实验的变量已经够多，管路连接方式和阀门操作不应该再贡献额外波动。霍桐将平流泵、质量流量控制器、氮气流量控制、急冷器和冷凝接收罐集成在铝镁合金撬装框架上，触摸屏统一控制。进料流量、预热温度、反应温度和淬灭条件被固定在同一套逻辑里，两次运行之间的差异才更可能来自工艺本身，而不是“今天管路的死体积和昨天不一样”。
对于化工连续反应设备用户而言，撬装化还意味着从实验室到中试的管路拓扑不需要推倒重来。反应器可以按非标定制反应设备的思路调整盘管长度和材质，但进料与淬灭的接口逻辑保持连续，放大时改的是尺寸和数量，不是操作范式。技术咨询：021-67230701，欢迎带着具体介质与温度曲线来聊配置方案。
釜式与连续流的边界对照
| 高温腐蚀介质存量 | 小管径低持液，失控能量基数显著下降 |
| 传热面积随放大衰减 | 盘管比表面积固定，换热能力不被规模稀释 |
| 停留时间分布 | 近似平推流，淬灭点位置精确可调 |
| 强腐蚀下设备寿命 | HC276接液＋设计余量，把腐蚀速率纳入寿命计算 |
让连续实验数据连接中试与放大
在450—550℃、强腐蚀、小持液量这三个条件同时出现时，釜式反应器的工程宽容度已经接近物理极限。霍桐仪器在管式连续反应设备上的处理方式，是把材质、控温、淬灭和集成作为一套彼此约束的系统来对待：HC276解决“能不能在介质里活下去”，分段控温解决“反应在哪个位置发生”，急冷解决“反应在哪个位置结束”，撬装解决“这些逻辑能不能被稳定复现”。当反应的时间维度被空间维度替代，放大才不再是一次押注，而是一组可以被计算的管长、流量与温度。
