在精细化工、医药中间体和高分子材料的研发中，中试放大阶段往往是最让人头疼的一环。实验室小试跑得顺顺利利，参数完美，收率喜人；可一到几十升的规模，问题就接踵而来——温度控不住了，搅拌搅不动了，物料转移时堵在管路里了，最后连实验数据都变得面目全非。这不是工艺的问题，是装备的集成度出了问题。
霍桐仪器（HTLAB）针对中试放大过程中“设备散、管路乱、数据不可追溯”的普遍痛点，推出了以29L成套撬装集成反应装置为核心的模块化解决方案。这套装置将29L不锈钢高压反应釜、30L GG17高硼硅玻璃三合一釜和30L玻璃结晶釜集成在同一个移动撬装上，配合PLC控制系统，为化学合成教学、工艺验证和中试放大提供了一个“即插即用”的工程平台。

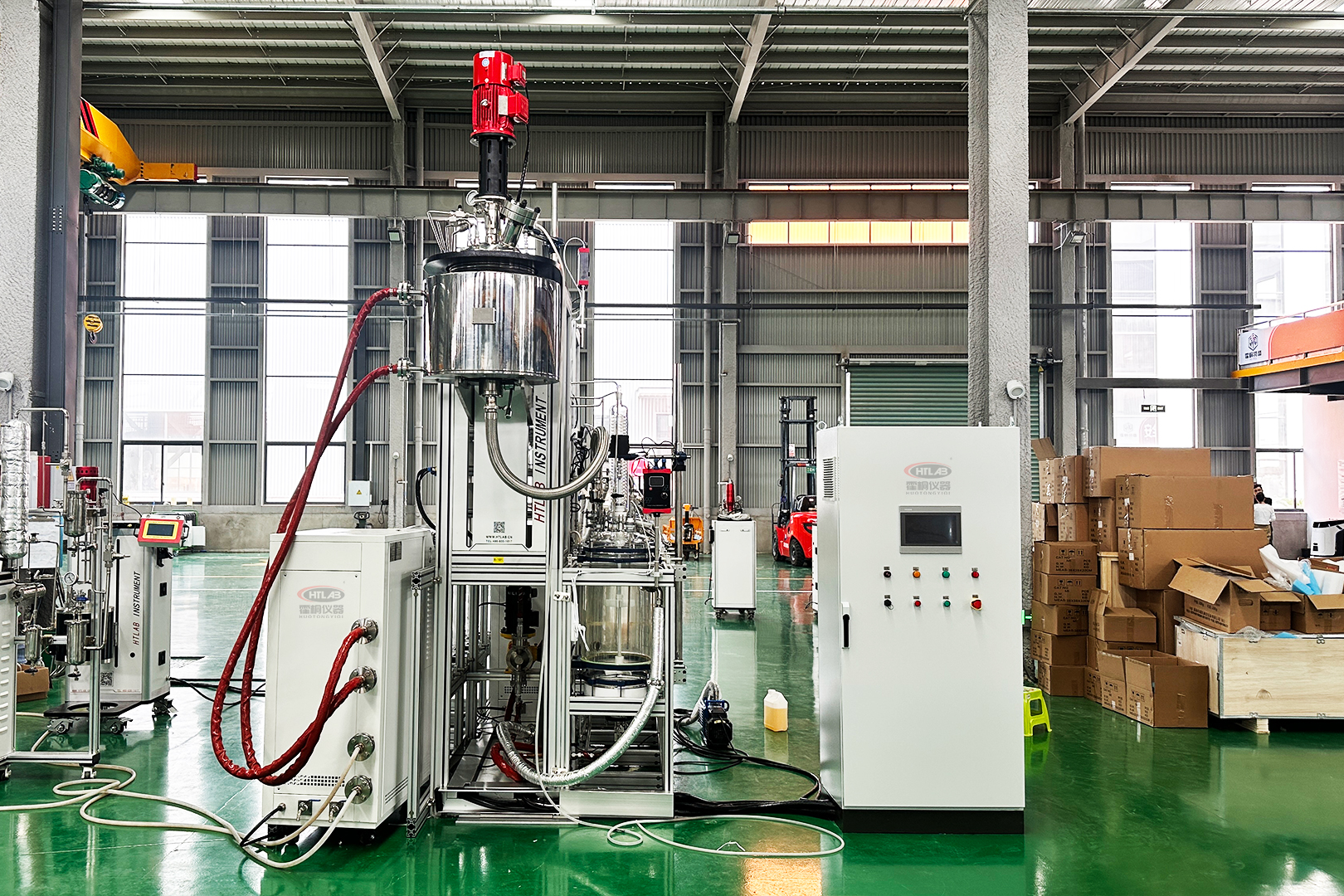

霍桐29L成套撬装集成反应装置：不锈钢高压釜 + 玻璃三合一釜 + 玻璃结晶釜，撬装集成，整体移动
一、玻璃的可视化价值：GG17高硼硅玻璃反应釜让反应“透明化”
做化学合成的人都有这样的体会：很多时候你需要的不是更高的压力，而是一扇能看见釜内的“窗”。霍桐在这套装置中集成了两台GG17高硼硅玻璃反应釜——一台30L的玻璃三合一釜，一台30L的玻璃结晶釜。GG17材质的热膨胀系数仅为3.3×10⁻⁶/℃，能承受-80℃到250℃的温差冲击而不炸裂；透光率高，耐酸碱和大部分有机溶剂。用这种材料做成的透明反应釜，釜内物料的状态——从溶解、反应、沉淀到结晶析出——全部一目了然。
在化学合成教学场景中，这种可视化的价值尤其突出。学生不再需要对着黑箱式的金属反应釜凭空想象“酯化反应的颜色变化”或者“结晶的临界点”，而是能直接透过釜壁建立直观认知。在工艺开发阶段，操作人员可以实时判断反应终点——什么时候开始变粘稠、什么时候有气体析出、什么时候晶体开始生长，这些信息对于优化工艺条件至关重要。
二、不锈钢高压釜：用钢来承载“不可能”的压力
但有些反应就是必须在压力下进行。这套装置的核心反应单元是一台29L 316L不锈钢反应釜，法兰结构，釜盖固定、釜体电动升降。操作压力0~3MPa，设计压力5MPa，爆破片设定6MPa——安全裕度留得很足。操作温度50~200℃，设计温度250℃，采用油浴外循环夹套加热。
搅拌配置上，霍桐选择了锚式+推进式的双层桨组合。锚式桨负责刮拭釜壁，防止高粘物料挂壁和结焦；推进式桨保证轴向循环，让物料在釜内上下翻动。这种组合在中试放大中非常实用——反应初期物料粘度低，推进桨主导混合；后期物料逐渐变得像融化的沥青一样粘稠，锚式桨开始发挥作用，维持整体的传质和传热。釜盖上集成了测温、进气、固体加料、进液、出气、压力防爆、取样、搅拌等全套接口，每个功能都有独立的管口，互不干扰。
三、撬装集成：把整个车间装进一个框架里
化工装置在运行阶段最大的管理成本往往不是设备本身，而是现场的混乱——泵扔在地上，控制器挂在墙上，管路像藤蔓一样四处蔓延，操作人员来回走动都要绕开管线。福州卓然在采购时明确要求：“装置做撬装，下有轮子，整体尺寸4m×3m×4.5m”。这意味着所有设备——两台油浴循环器（冠特LRV-10032控温至320℃、LRV-10020控温至200℃）、五台蠕动泵（创锐，多流量规格）、一台机械计量隔膜泵（爱力浦，316L泵头，5L/min）、一台直联旋片式真空泵（谭氏，抽速4L/s）——全部集成在一个不锈钢框架内，出厂前就完成管路连接、电气接线和控制系统调试。
用户收到的是一个“即插即用”的整体。框架底下带轮子，推到实验室或中试车间指定位置，接上水电和原料就可以开始运行。不需要在现场再配控制柜、拉信号线、焊接管路。这种集成度对于需要频繁调整产线布局或在不同车间之间移动装置的研发型企业来说，节约的时间和精力是实打实的。而且所有设备共用一个操作界面，不需要在各个独立的仪器面板之间来回切换，操作人员的学习成本大幅降低。
四、PLC控制：让每一次反应都留下可追溯的“档案”
老式反应装置最让人头疼的问题不是控不住温，而是数据留不住。温度多少、压力多大、什么时候加的料——全凭操作员手写在笔记本上。换一个人就可能换一种记录习惯，实验报告里填的数据和实际过程之间有多少偏差，谁也说不好。霍桐这套装置的控制系统采用了新款触摸屏 + PLC逻辑连锁，所有运行参数——釜内温度、夹套温度、压力、搅拌转速、泵的运行状态——实时采集、自动记录，并以曲线形式显示在屏幕上。需要导出时，U盘一插就能拉出CSV文件，直接用于工艺报告或放大计算。
这套PLC系统还承担了安全联锁的角色：温度超限自动切断加热，压力超过设定值触发报警并暂停反应，液位异常时自动停止进料泵。对于常压玻璃反应器这种脆性材质的设备，这种保护机制尤其重要——玻璃釜虽然透明、耐腐蚀，但操作人员一旦分心，温度骤变可能导致釜体炸裂。而PLC可以在你犯错之前就把隐患掐灭，把“人防”变成“技防”。
五、从教学到放大：这套装置到底能做什么？
一套装备的价值，不在于它有多少个接口，而在于它能不能解决实际工作中反复出现的那些“麻烦”。霍桐这套29L成套撬装集成反应装置，覆盖了三个典型的应用场景：
第一，化学合成教学。玻璃釜的透明特性让学生可以直接观察反应过程，建立起“温度-搅拌-相态变化”之间的直观联系。三合一釜的冷凝回流、过滤、干燥功能可以在同一台设备上演示，教学效率远高于分散的多台单功能设备。
第二，工艺开发与中试验证。29L的容积处于实验室小试（几百毫升到几升）和工业中试（百升级）之间的过渡区间。在这个规模上获得的数据——传热系数、搅拌功率、反应动力学参数——对于放大设计具有直接的参考价值，同时物料消耗又远低于真正的百升中试装置，成本可控。
第三，精细化工与新材料研发。催化剂评价、高分子聚合、酯化反应、有机合成……很多精细化学品的制备流程都包含“反应-分离-结晶”三个环节。这套装置的三釜联动设计，可以让物料从29L不锈钢釜反应结束后，直接转移到玻璃三合一釜进行过滤，再进入结晶釜析晶，整个流程不需要在不同的设备之间频繁倒料，减少了物料损失和污染风险。
结语：集成，是为了让工艺回归工艺。 霍桐仪器29L成套撬装集成反应装置不是简单地把几台设备焊在一个架子上。它是在回应一个工程常识：中试放大的瓶颈往往不在反应原理上，而在设备之间的衔接上——物料怎么从高压釜安全地转移到常压釜？数据怎么从分散的仪表汇总到一份报告里？管线怎么布置才能不留死角、不堵料？这套装置在出厂前就把这些问题解决了。让科研人员和工程师可以把精力放回他们最擅长的事情上：设计更好的催化剂，优化更经济的工艺路线，而不是在接线、排管、倒数据这些琐事上消耗时间。这才是“成套撬装”四个字真正的含义。
透明釜体看得见反应进程，不锈钢釜扛得住高压工况；三釜联动走通全流程，撬装集成省去现场烦恼。
