在催化加氢领域，催化剂评价数据的可重复性，至今仍是一个让无数工艺开发人员头疼的问题。温度场分布不均匀、高压下取样困难、气液固三相混合效率差——这些看似细小的工程问题，叠加在一起，往往就让一批催化剂评价实验彻底失去参考价值。更麻烦的是，当你把实验室小试的数据拿去做中试放大时，发现放大后的结果跟小试完全对不上，工艺优化的周期被无限拉长。

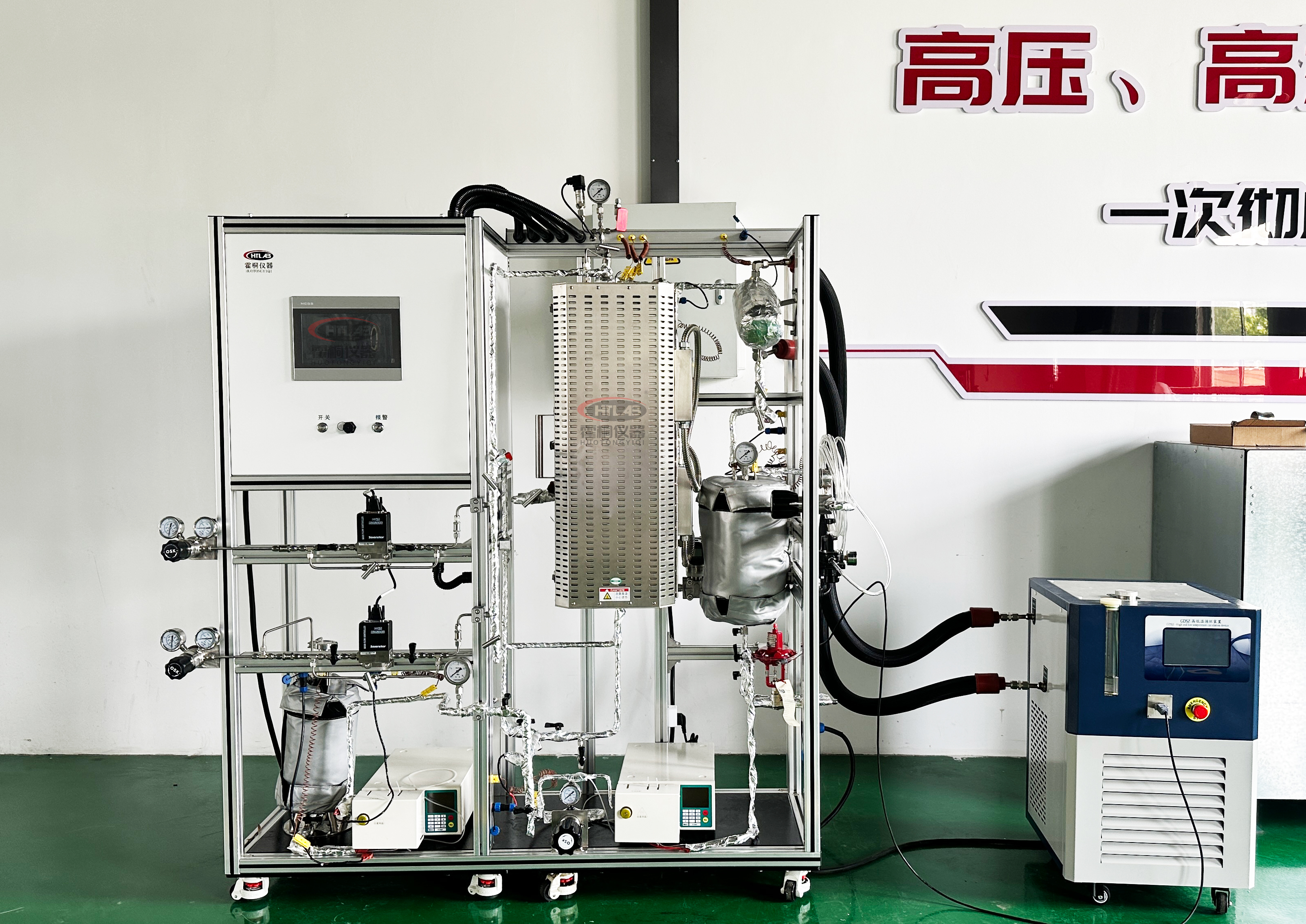

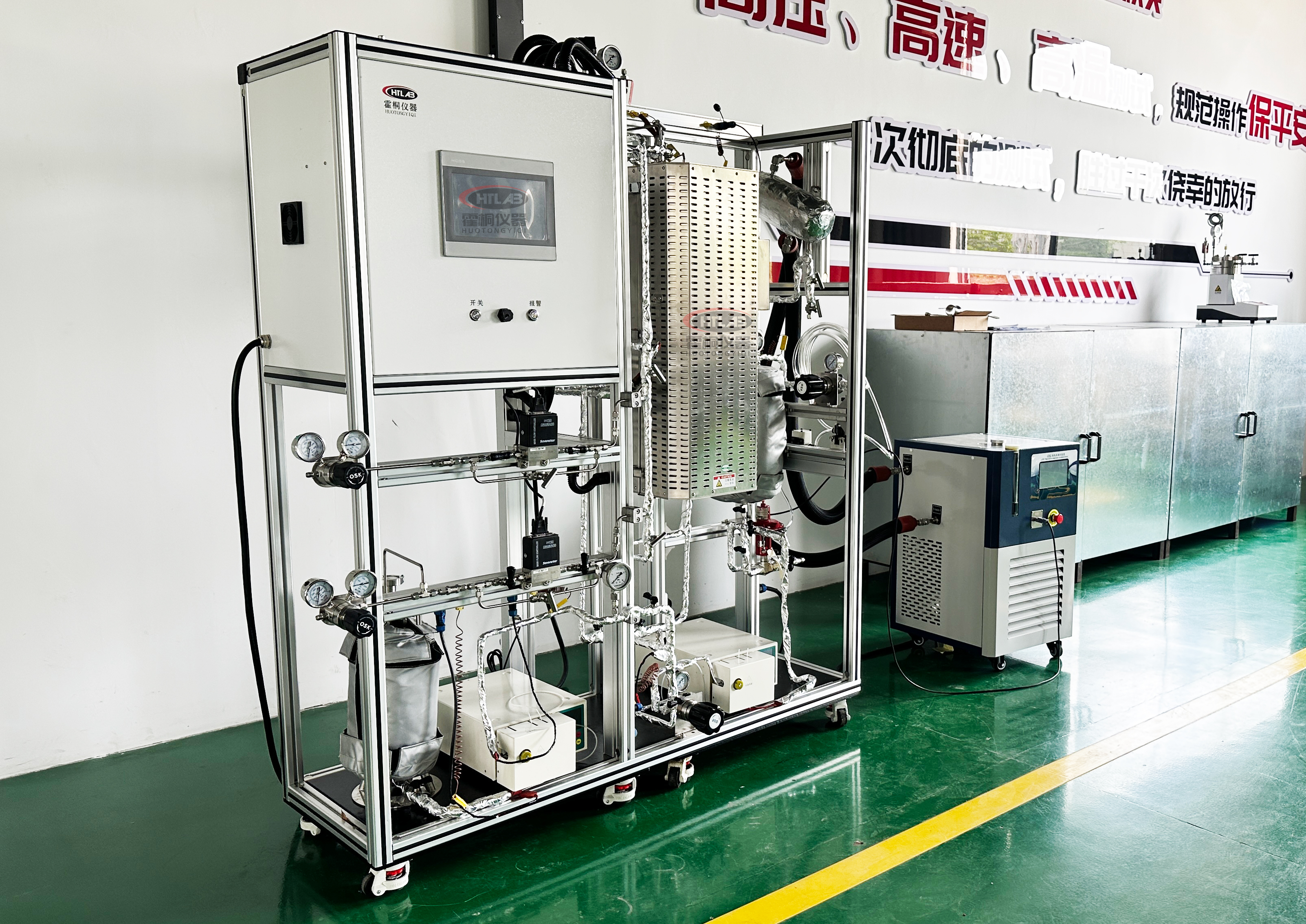

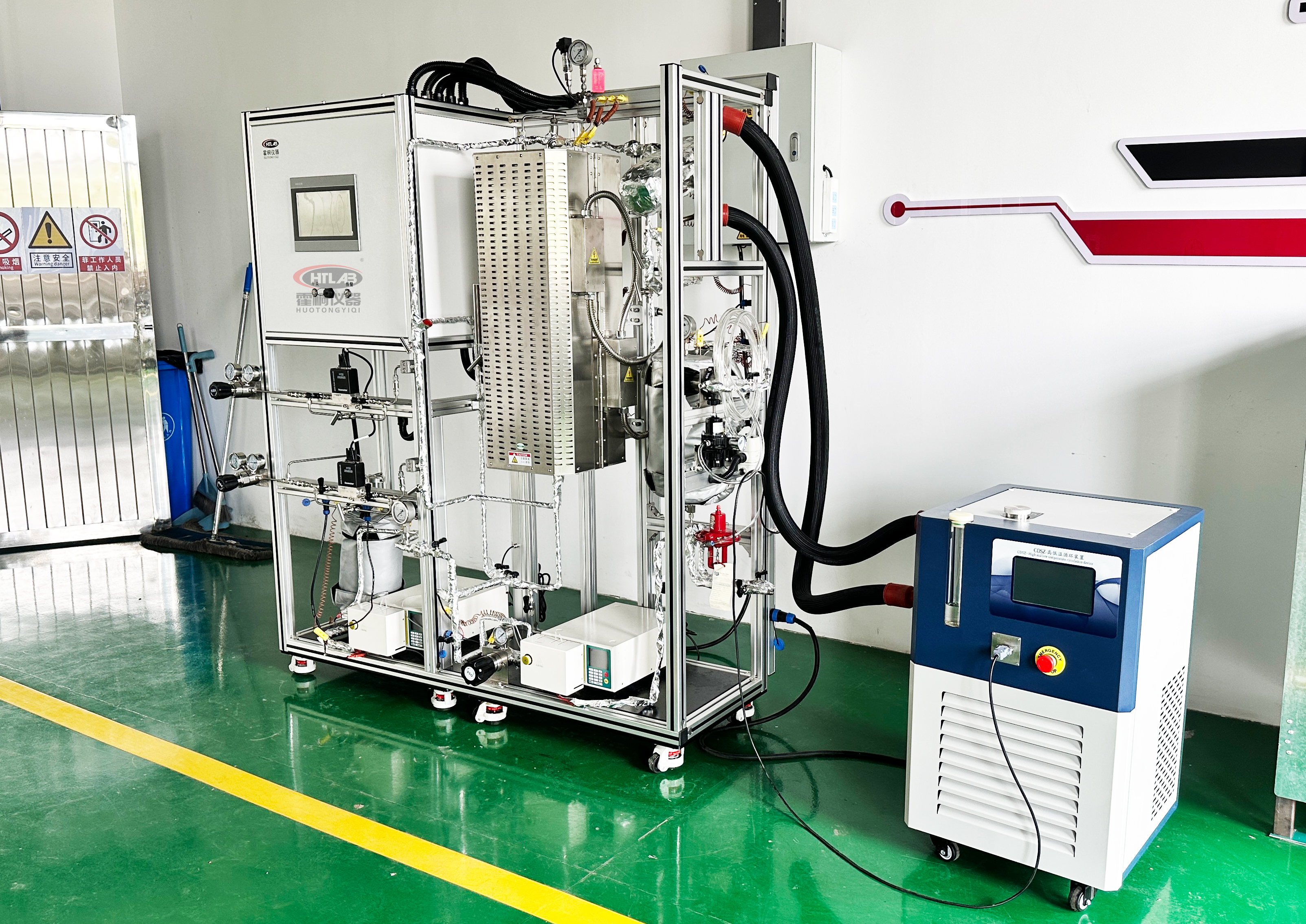

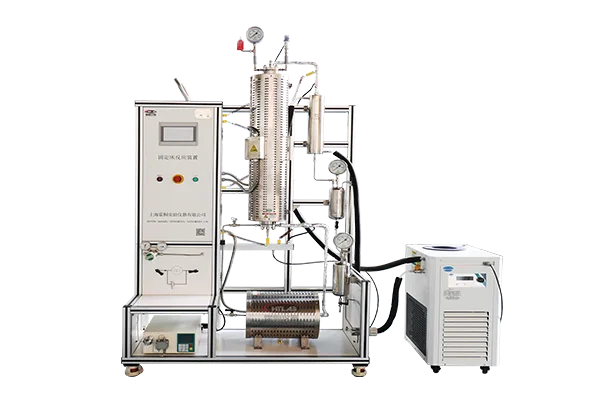

      霍桐仪器（HTLAB）针对固定床催化加氢工艺开发的加氢固定床试验装置，正是为了回应这些痛点而设计的。装置核心反应管内径30mm、长度300mm，催化剂填装量100mL，设计压力15MPa、设计温度350℃，满足从石油加氢脱硫到医药不对称加氢的苛刻工况需求。三段控温电加热炉将恒温区控制在200mm长度内，控温精度±1℃；压差液位计与气动出料阀自动联锁，实现了高压下的安全自动化操作。从催化剂筛选到工艺条件优化，再到中试放大前的关键数据验证，这套装置在实验室尺度上，为催化加氢工艺开发提供了一个足够敏感、足够可靠、数据可追溯的工程平台。

霍桐加氢固定床试验装置：集成双流向切换、压差液位联锁与双阀门取样，适配多种加氢催化剂评价场景

一、321抗氢脆材质：把“氢脆”这个隐患挡在门外

      临氢环境对金属材料有一个隐性杀手——氢脆。高温高压下，氢原子会渗透到金属晶格中，导致材料韧性下降、裂纹扩展，最终引发设备失效。很多实验室在选型加氢装置时，只关注了设计压力和温度，却忽略了材质本身的抗氢性能。霍桐装置的反应管采用的是321不锈钢，这种材质因添加了钛元素，在高温下能有效抑制碳化铬析出，抗氢脆能力远优于普通304不锈钢；其余管阀件则采用316L不锈钢，兼顾抗氢脆与耐腐蚀的双重需求。这样的材质组合，确保了装置在长期临氢工况下的结构完整性和运行安全性。

二、三段控温±1℃：给催化剂一个均匀的“床”

      固定床反应器最怕的不是压力不够，而是温度不均。反应管内催化剂床层如果存在热点，局部反应速率会异常加快，导致产物选择性偏离甚至催化剂失活。霍桐装置采用三段式电加热炉，炉体包围反应管外壁，可将恒温区控制在200mm长度范围内，恒温后控温精度达到±1℃，最高工作温度320℃，足以覆盖绝大多数加氢脱硫、硝基苯加氢、不对称加氢等工艺的温度范围。值得一提的是，装置支持上进下出和下进上出两种流向模式，可根据催化剂床层的实际压降分布和反应需求灵活选择，进一步优化温度场与流场的匹配度。

三、压差液位自动联锁：高压加氢的安全底线

      高压加氢实验的最大风险来自哪里？是操作失误导致的气体泄漏，还是设备本身的设计缺陷？经验告诉我们，更多的安全事故发生在“你以为不会出问题”的瞬间——比如操作工盯着压力表忘了排料，收集罐液位过高导致液体倒灌回反应器。霍桐装置在出料环节做了一套严密的安全闭环：压差式液位计实时监测收集罐液位，信号直接送入PLC控制系统，当液位超过设定阈值时，气动调节阀自动开启排料，无需人工干预。这一设计将“人防”变成了“技防”，大幅降低了高压氢气环境下的操作风险。同时装置还配置了气相色谱接口（伴热管线+六通阀自动取样），实现了在线产物分析，进一步减少了人工取样环节的泄漏隐患。

四、从加氢脱硫到CO₂加氢：一个平台，多种可能

      一套加氢固定床装置的价值，不只在于它能完成一次反应，更在于它能否覆盖多个研究方向。霍桐装置的适用范围涵盖了五个典型领域：石油化工中的加氢脱硫催化剂性能评价；精细化工中的硝基苯催化加氢制苯胺；医药中间体不对称加氢合成手性醇；新能源领域的生物质加氢（如糠醛、乙酰丙酸制备高值燃料前体）；以及当前热门的前沿方向——CO₂加氢制甲醇的催化剂评价与工艺验证。

      装置的模块化设计使其具备灵活的扩展能力，用户可根据需要选配气液混合器、在线气相色谱接口、多点测温模块等附加组件，以适应不同反应体系对进料混合方式和数据采集密度的差异化需求。而触摸屏控制系统实时采集温度、压力、流量、液位等多维度运行数据，并支持历史曲线查看与数据导出，为反应动力学研究、催化剂失活分析和全流程经济性评估提供了可追溯的原始数据支撑。

五、100mL催化剂填装：实验室数据与工业放大之间的桥梁

      装置的设计规模是一个容易被忽略但极其重要的工程考量。催化剂填装量100mL、反应管内径30mm，这个规格既不是几毫升的微型筛选装置，也不是几百升的中试装置，而是精准地落在了实验室小试与工业中试之间的过渡区间。在这个规模上，研究者可以用有限的催化剂样品完成温度、压力、空速、氢油比等关键工艺条件的系统筛选，同时获得的数据（如空速、压降、传热系数）对于后续放大设计具有直接的参考价值，而物料消耗又远低于真正的百升级中试装置，实验成本可控。

      从行业动态来看，加氢催化的连续化与规模化正在加速落地。2026年初，厦门嘉氢科技与下游客户联合打造的全球首套万吨级单原子催化固定床连续化加氢合成特种胺材料成套装置顺利落地并稳定运行，该技术源于国家重点研发计划项目核心成果转化，所需催化剂成本据称降低80%，产物纯度达到聚合级和电子级水平。从实验室的固定床微反评价装置，到工业级的万吨级连续化加氢装置，中间的核心变量是催化剂的工程化验证——而这正是霍桐加氢固定床装置所承担的角色：为每一种催化剂从论文走向反应器，提供一个标准化的、数据可复现的、安全有保障的评价平台。

结语：让每一次评价都经得起放大。 霍桐仪器加氢固定床试验装置在设计上直接回应了催化加氢工艺开发中“温度场不均、高压取样难、数据不可追溯”的核心痛点。从321抗氢脆材质、三段控温±1℃的精密温控，到压差液位自动联锁的安全保护机制，再到支持双流向切换与模块化扩展的灵活架构——这套装置的本质，是为实验室的催化剂研究提供一个在工程上足够可靠的试验平台。从石油加氢脱硫的催化剂筛选，到生物质加氢的工艺验证，再到CO₂加氢制甲醇的前沿探索，霍桐装置的价值不在于它的技术参数有多高，而在于它产出的每一个数据点，都能经得起放大和复现的检验。这才是催化剂评价装置应该有的样子。

321材质抗氢脆，三段控温±1℃；压差液位自动排，数据可导出可复现。
