在聚酯、尼龙、PLA、PBAT等可降解材料及高性能树脂的研发与中试放大领域，工艺开发人员长期面临一个核心矛盾：酯化与缩聚两步反应对设备的要求截然不同。酯化阶段需要高效脱水与精准温控，缩聚阶段则对高真空、高粘度搅拌及高温出料提出了近乎苛刻的要求。传统设备往往难以兼顾，导致工艺参数在两步反应之间难以平稳过渡，放大效应显著，批次间一致性难以保证。霍桐仪器近日正式发布霍桐100L酯化缩聚一体化反应装置，以“一套装置、两步反应、全流程贯通”的集成化设计理念，为聚酯及高分子材料的合成工艺开发与中试放大提供了全新的系统性解决方案。
一、核心设计：从分步摸索到一体化贯通

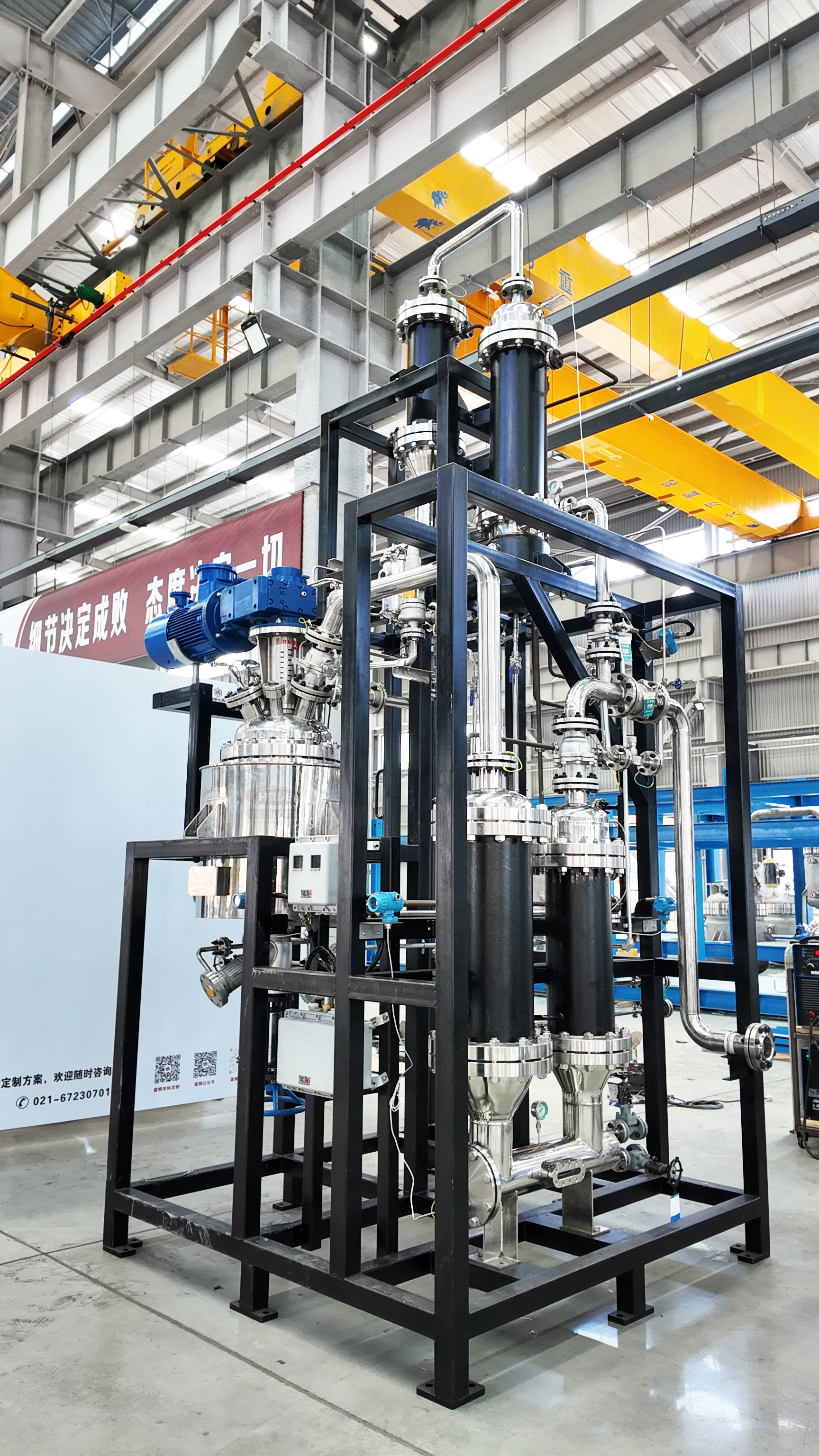

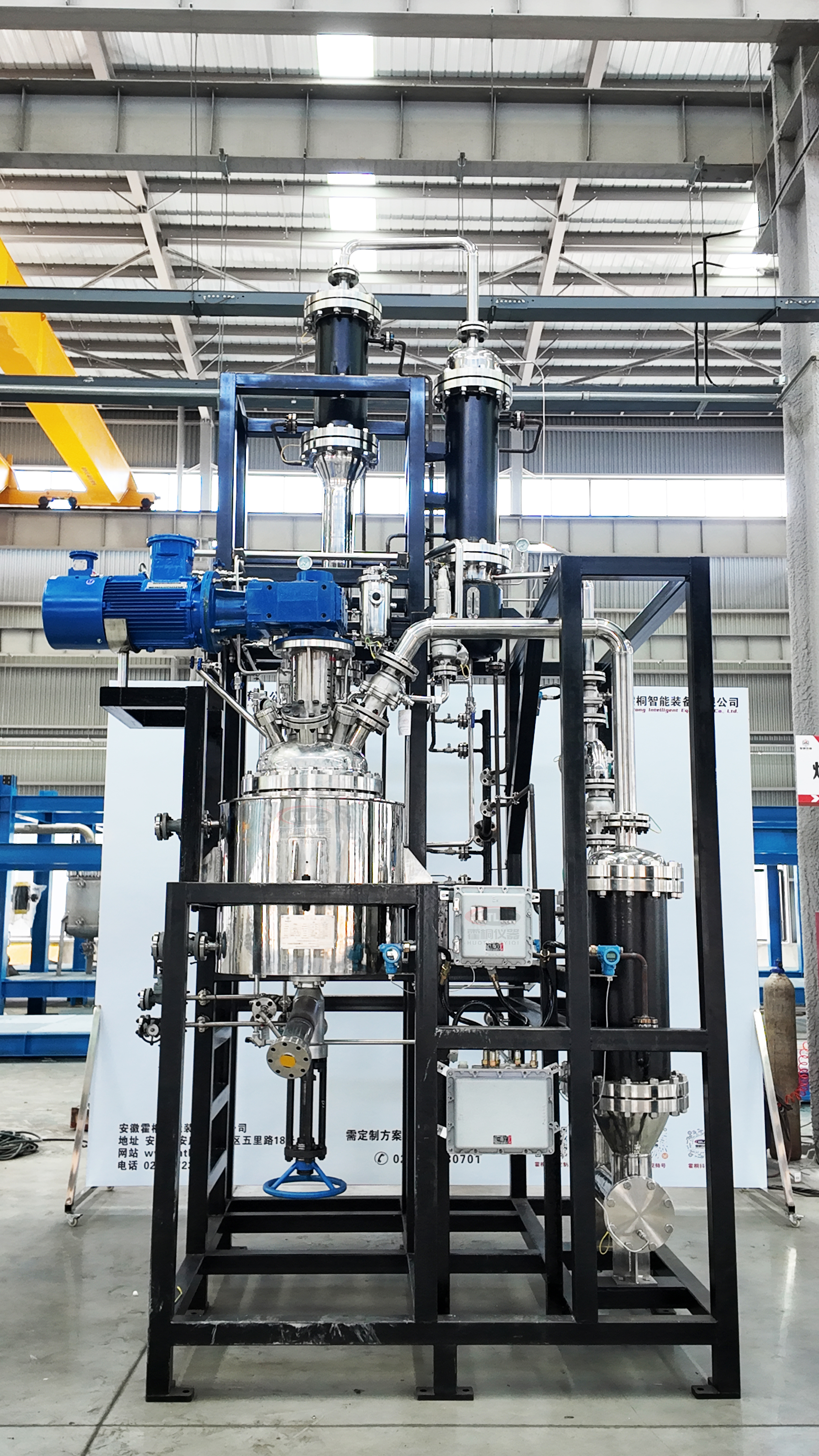

霍桐100L酯化缩聚一体化反应装置以100L 316L不锈钢反应釜为核心反应单元，配套完整的分馏柱、酯化冷凝收集罐、缩聚冷凝收集罐及真空系统，实现了“酯化反应—缩聚反应—产物收集”的全流程无缝衔接。
与此前市场上常见的单一功能反应釜不同，这套装置针对酯化和缩聚两步反应的差异化需求进行了专门设计：在酯化阶段，通过分馏柱与酯化冷凝收集罐的配合，将反应生成的水或小分子醇高效分离排出，推动酯化反应向正方向进行；在缩聚阶段，切换至高真空体系，通过缩聚冷凝收集罐将缩聚产生的小分子脱除，实现聚合度的持续提升。物料从酯化到缩聚全程在密闭系统中完成，无需多次转料、无需暴露于环境空气中。对于氧敏感、水敏感的聚酯体系而言，这一设计带来的产品色泽改善和分子量分布收窄是质的飞跃。
二、核心技术参数：专为聚酯合成工艺打造
霍桐100L酯化缩聚一体化反应装置的技术规格充分体现了其面向聚酯及高分子材料中试放大场景的定位。全容积100L，主体材质为316L不锈钢（内抛光Ra0.4），夹套材质为Q235R。设计压力为-0.1~1.5MPa，设计温度达到330℃。搅拌系统采用螺带+框式组合搅拌桨，转速范围0~100rpm，适用物料动力粘度最高可达1000Pa·s。加热形式为油浴夹套加热，防爆等级ExdIIBT4Gb，控制方式为PLC智能控制配合触摸屏操作界面。
这一套参数组合直击聚酯合成工艺的三大核心痛点：其一，高粘度搅拌。缩聚反应后期体系粘度可达数百乃至上千帕秒，霍桐采用螺带与框式组合搅拌桨，螺带桨负责釜壁附近的整体翻动与换热，框式桨提供强制对流与剪切，两者协同工作。其二，高真空条件。缩聚反应需要在高真空下脱除小分子以推动聚合度提升，该装置通过硬件与软件的配合可实现稳定的高真空操作环境。其三，高温出料。聚酯产物在常温下通常为固态，冷却后出料极易堵塞管路，霍桐在出料环节进行了专门设计——反应釜至酯化及缩聚管线均采用电伴热，保温层为硅酸铝加0.6mm铝皮，出料前可提前开启伴热确保物料在管路中保持流动状态。
三、系统集成：从进料到后处理的全流程覆盖
霍桐100L酯化缩聚一体化反应装置不仅是一台反应釜，而是一套完整的工艺系统。在进料模块，配备直径250mm的加料斗（304材质）和容积3L的助剂加料罐（设计压力-0.1~0.5MPa，设计温度200℃），可在负压条件下完成补料，无需中断反应或泄压。在反应模块，主反应釜采用316L材质，夹套油浴加热，设计温度330℃，釜盖配置搅拌口、压力防爆口、助剂加料口、进气口、分馏口及两个视窗口。
在分离模块，分馏柱为立式结构，直径159mm×2000mm，底部填料、顶部冷凝器，容器和冷凝器管程设计压力-0.1~1.5MPa，设计温度260℃，材质316L。酯化冷凝收集罐为立式，底部缓冲罐带夹套，上部列管冷凝器换热面积2m²，缓冲罐容积20L，带玻璃板视镜。缩聚冷凝收集罐为卧式，底部缓冲罐带盘管，上部配备两级立式冷凝器，换热面积分别为4.0m²和1.2m²，缓冲罐容积20L，带玻璃板视镜，可承受330℃高温。在控制模块，采用PLC智能控制配合触摸屏操作界面，温度、压力、搅拌转速等关键参数均可实时监控与记录，支持远程控制及数据在线记录。
四、权威认证与客户认可
霍桐仪器总部位于上海，在北京、广东、安徽、山西、四川均设有分公司。公司拥有多项技术专利，先后取得欧盟CE认证、高新技术企业、专精特新企业、ISO9001质量管理体系认证、特种设备生产许可证（压力容器）等资质。霍桐仪器的“多功能酯化缩聚聚合反应装置”曾荣获2023年度生物基行业“创新解决方案奖”。
该装置已被大量企业及高校购买，解决了高压反应釜在高粘及高真空、高温放料等方面的一系列难题。有客户反馈，霍桐的磁力耦合机械搅拌反应釜装置使用一年来运行稳定。清华大学山西清洁能源研究院、中国天辰工程有限公司、中国石油大学（克拉玛依校区）、安庆师范大学等知名高校及企业均曾采购霍桐反应装置。
五、应用场景与服务支持
霍桐100L酯化缩聚一体化反应装置的应用范围覆盖聚酯、尼龙、可降解材料及高性能树脂四大领域。在聚酯体系方面，可用于PET、PBT等传统聚酯的酯化缩聚合成工艺开发与中试验证；在可降解材料方面，适用于PLA、PBAT等生物可降解聚酯的合成与放大；在尼龙体系方面，可用于尼龙6、尼龙66等聚酰胺类材料的缩聚合成；在高性能树脂方面，适用于不饱和聚酯树脂、醇酸树脂等热固性树脂的合成。一套装置即可完成多种高分子材料的工艺开发，大幅降低了实验室与中试车间的设备投入成本。
霍桐仪器可贴合用户实际需求定制研发酯化缩聚一体化反应装置，对容积、压力等级、温度范围、防爆等级、搅拌形式等进行针对性设计。售后方面，霍桐建立了快速响应的技术服务团队，涵盖设备维保、备件供应与工艺优化支持。
