在精细化工与新材料研发领域，从实验室小试向工业化放大过渡的过程中，工艺放大困难、批次间差异大、连续生产能力不足，是长期困扰研发人员的三大核心痛点。传统的单釜间歇操作模式，在面对日益增长的连续化生产转型需求时，愈发显得力不从心。霍桐仪器（上海霍桐实验仪器有限公司）推出的5L三工位反应装置，以三釜串联连续流设计为核心，配合316L不锈钢反应釜的耐腐蚀性与非标反应釜定制的灵活性，为化工、医药、新能源领域的研发与中试提供了高重复性、高安全性的连续反应装置解决方案。

一、三工位串联：重新定义连续反应

传统间歇式反应釜的局限性，在工艺放大过程中暴露得尤为明显。同一配方在5L釜中表现良好，放大到50L釜时转化率与选择性却可能出现显著偏差——这便是业内常说的“放大效应”。其根源在于间歇釜的传质传热特性随体积变化而发生改变，而这一变化在传统操作模式下难以精确量化与补偿。

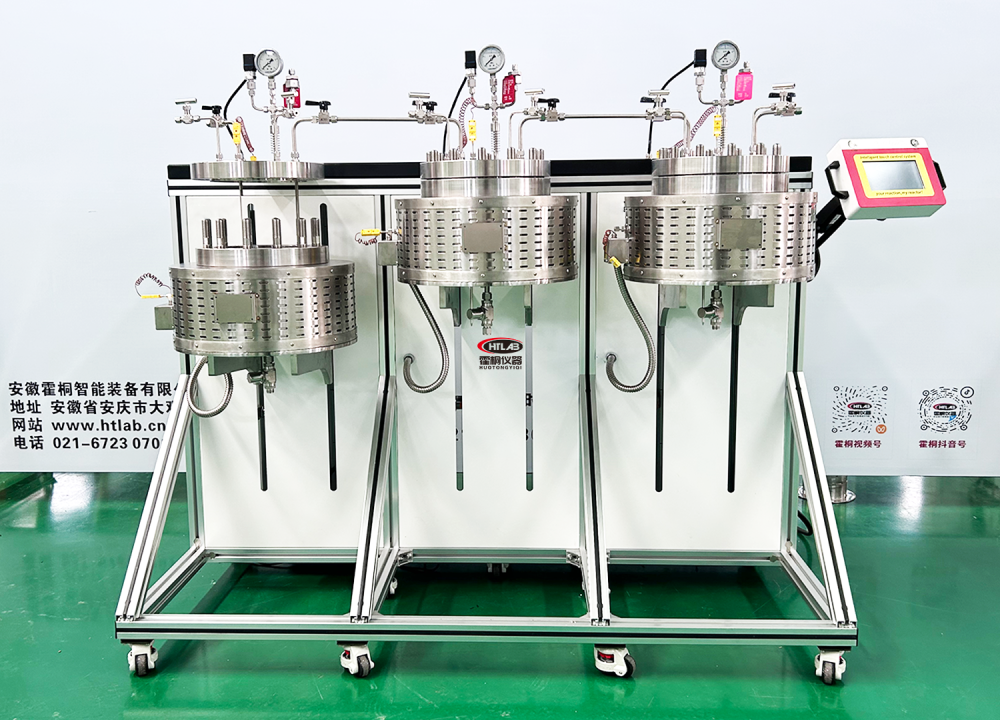

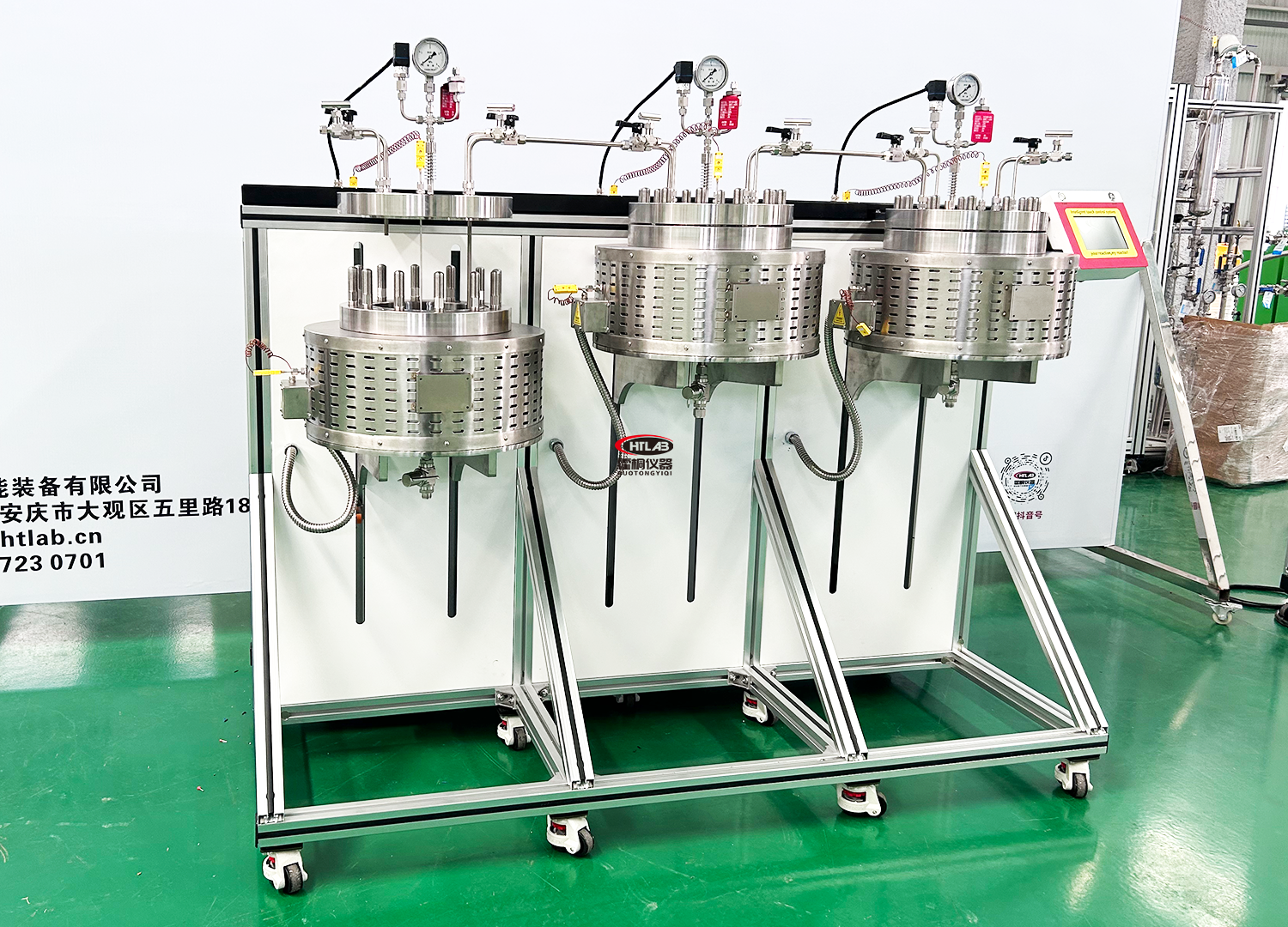

霍桐5L三工位反应装置采用三釜串联连续流设计，通过级联操作实现反应过程的精准分段控制与连续化生产。物料依次流经三个反应釜，在不同温区、不同压力条件下完成反应的不同阶段。这一设计不仅消除了批次放大效应，更使得每个反应阶段均可独立优化与控制。对于需要多步反应的复杂工艺，三釜串联模式尤其适用——酯化、缩聚、后处理可在同一套装置中连续完成，省去了中间转移与冷却环节。

在材质选择上，设备主体选用316L不锈钢——奥氏体不锈钢材质，耐酸碱及盐雾腐蚀，保证物料纯净度。这一材质选择使其能够胜任酯化、缩聚、催化加氢评价等对腐蚀性介质敏感的反应体系。在结构形式上，装置采用法兰连接标准法兰密封，拆装方便，密封可靠。

二、宽域工况 · 精准适配

霍桐5L三工位反应装置在核心性能参数上实现了宽域覆盖。全容积5L（内径180mm，高220mm），有效反应体积匹配小试至中试规模需求。设计压力3.0MPa、使用压力1.5MPa，预留充足安全系数，适应中高压反应条件。设计温度200℃、使用温度150℃，电加热炉配合温控系统，满足绝大多数高温合成工艺需求。

尤为值得关注的是，这套装置采用无搅拌设计，依靠串联流程本身实现物料混合与传递。这一设计思路彻底规避了传统搅拌釜机械密封的泄漏风险，显著降低了维护成本。配合釜体电动升降与电加热炉（带保温不锈钢外壳），装置在150℃使用温度下仍能保持良好的温场均匀性。

核心参数速览： 全容积5L · 设计压力3.0MPa/使用压力1.5MPa · 设计温度200℃/使用温度150℃ · 材质316L不锈钢 · 釜体电动升降 · 无搅拌串联传质 · 电加热（带保温不锈钢外壳）

三、四大核心优势

霍桐5L串联反应釜在产品设计层面凝结了多项工程创新：

• 三釜串联连续流设计：通过级联操作实现反应过程的精准分段控制，有效消除批次放大效应，确保工艺数据从实验室到中试的无缝衔接。

• 316L不锈钢材质：整机选用高耐腐蚀性316L不锈钢，设计压力达3MPa、设计温度达200℃，可覆盖中高压与腐蚀性反应体系。

• 无搅拌串联传质：依靠串联流程本身实现物料混合与传递，彻底规避机械密封泄漏风险，显著降低维护成本。

• 釜体电动升降机构：实现安全便捷的加料与清料操作，配合带保温不锈钢外壳的电加热炉，确保150℃使用温度下的温场均匀性。

• 非标定制能力：支持按PID流程图深度定制釜盖开口及下展阀接口，精准匹配客户现有工艺。




四、四大领域 · 连续流赋能

作为一款实验室反应装置，霍桐5L三工位反应装置的应用场景覆盖了多个行业领域：

• 化工精细化工：适用于酯化、缩聚及催化加氢评价等工艺放大与批次稳定性优化。三釜串联的设计使得多步反应可在同一套装置中连续完成，显著缩短工艺开发周期。

• 医药制药：可用于原料药连续结晶、中间体合成筛选及多步串联反应，简化分离流程。连续化操作模式在降低批次间差异的同时，也减少了中间体的暴露与污染风险。

• 新能源新材料：适用于电解液添加剂合成、硅碳负极前驱体制备及特种聚合物连续聚合。精准控温减少副产物，为新能源材料的品质提升提供了工艺保障。

• 环保催化：可用于废水高级氧化模拟和催化剂快速筛选。连续流反应模式使得催化剂评价的效率大幅提升。

这套装置旨在帮助研发人员有效解决从实验室小试到工业化放大过程中数据重现性差、放大效应不可控及生产效率低下等核心痛点，加速新产品从开发到量产转化的进程。

五、非标反应釜定制 · 匹配您的工艺

每一套工艺都有其独特性，标准化的设备往往难以完美适配。霍桐的非标反应釜定制能力，正是为此而生。

霍桐5L三工位反应装置支持按PID流程图深度定制釜盖开口及下展阀接口，以精准匹配客户现有工艺。无论是特定位置的进料口、特殊规格的传感器接口，还是差异化的出料方式，均可根据实际需求进行定制化设计。这一灵活性使得设备能够无缝嵌入客户已有的工艺流程，而非让工艺去迁就设备。

在控制方式上，装置标配标准按键控制逻辑，可选配新款触摸屏实现更优人机交互。对于有数据记录与远程监控需求的用户，还可选配更高级别的控制系统。

六、资质 · 服务 · 网络

霍桐反应釜的技术实力，建立在扎实的工程积累与完整的资质体系之上。霍桐仪器先后取得欧盟CE认证、ISO9001质量管理体系认证，并持有国家特种设备生产许可证（压力容器）。2025年，霍桐被认定为高新技术企业及专精特新企业。

在专利技术层面，霍桐仪器拥有多项核心技术专利，包括“一种搅拌桨可以携带催化剂的微型卧式反应釜”专利（CN 222151987 U），将催化剂直接负载于搅拌桨上，使催化剂与反应液均匀混合接触，极大提高了催化效率。这些专利技术为三工位反应装置的性能与可靠性提供了坚实的技术支撑。

在服务网络方面，霍桐仪器总部位于上海，在北京、广东、安徽、山西、四川均设有分公司及办事处。公司提供从售前技术咨询、工况分析与设备选型，到售中安装调试、现场操作培训，再到售后维护保养、长期技术支持的全方位服务。

霍桐5L三工位反应装置的三釜串联连续流设计，有效解决了传统间歇釜在工艺放大中数据重现性差、放大效应不可控的痛点。无搅拌的串联传质路径彻底规避了机械密封泄漏风险，配合釜体电动升降与非标定制能力，为化工、医药、新能源领域的研发与中试提供了高重复性、高安全性的连续反应解决方案。

—— 化工过程装备领域技术专家

从间歇到连续 · 从实验室到工业化

三工位反应装置以5L串联反应釜为载体，将连续流工艺的确定性带入研发与中试环节。无论您是在优化现有工艺，还是布局下一代连续化生产，霍桐的不锈钢反应釜与非标定制能力，都能为您提供可靠的技术支撑。从三釜串联连续流设计到无搅拌传质路径，从316L不锈钢材质到釜体电动升降，霍桐仪器在连续化反应装备领域展现出了完整的产品思维与工程实践能力。
